皆様こんにちは。
Eidos Createのイザヤです。
３分モデリングシリーズの第２回ということで今回は「ボタン」の作り方を紹介したいと思います。ボタンは小物制作でよく使うパーツだと思いますので、参考としていただけますと幸いです。

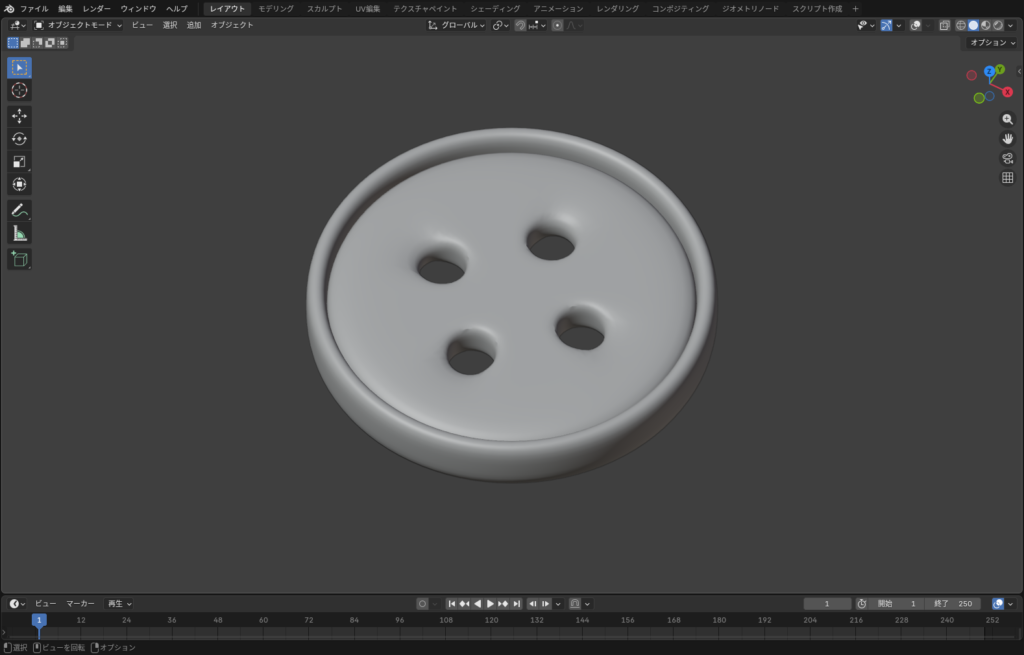

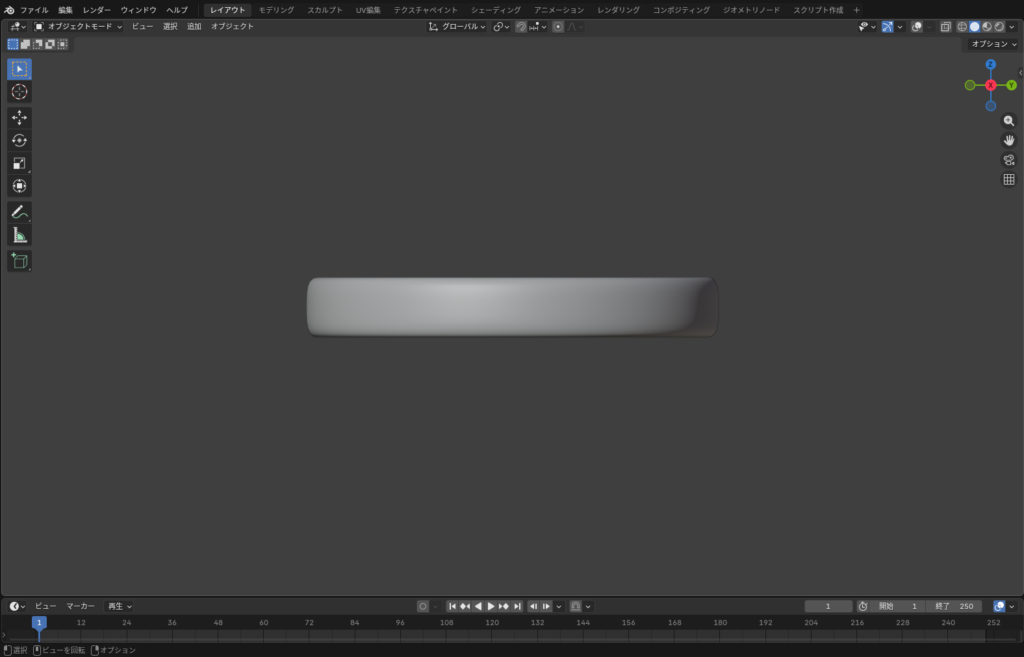

完成形
【制作環境】
・バージョン：Blender 5.0.1
・CPU：AMD Ryzen7 5700x
・メモリ：32GB
・GPU：RTX 3060 Ti
ボタンをモデリングしてみよう！
LoopToolsの導入（必要があれば）
LoopToolsとは、エッジループや頂点ループを効率よく調整するための公式アドオンになります。モデリングの形をきれいに整える工程で特に力を発揮します。
今回はボタンの穴を制作する際に使用する予定です。なお、手動でも調整できますので、導入必須ではございません。

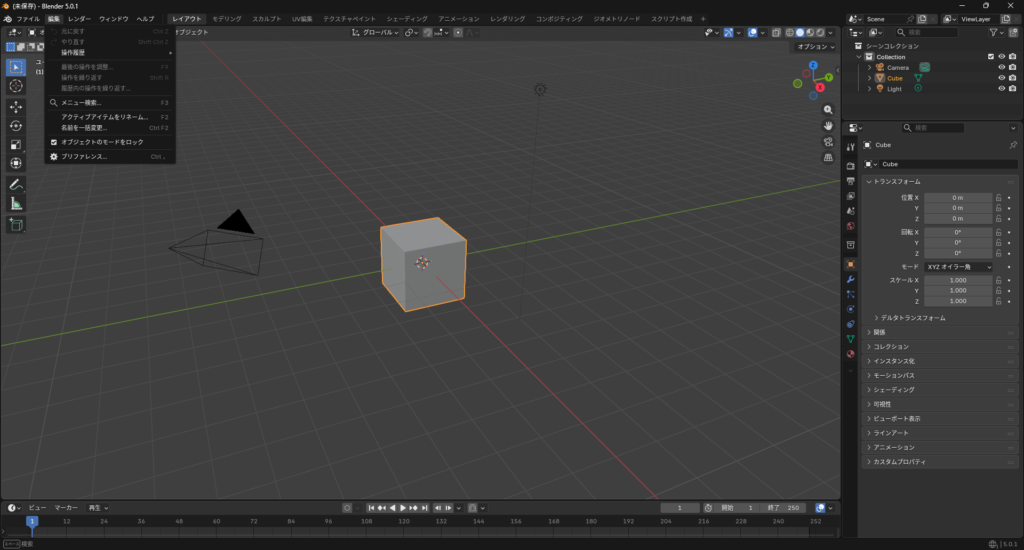

①Blenderを起動したら、左上の「編集タブ」を開き、「プリファレンス」を選択します

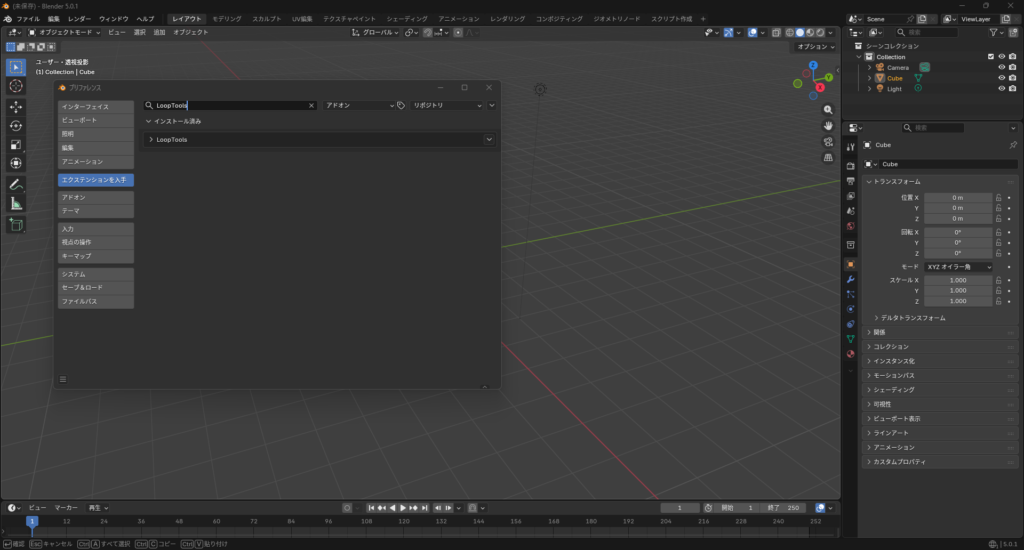

②「エクステンションを入手」を選択し、検索窓から「LoopTools」と入力して、「インストール」をクリックします。（今回はすでにインストール後の画面になっています。）
ボタンをモデリングしよう！

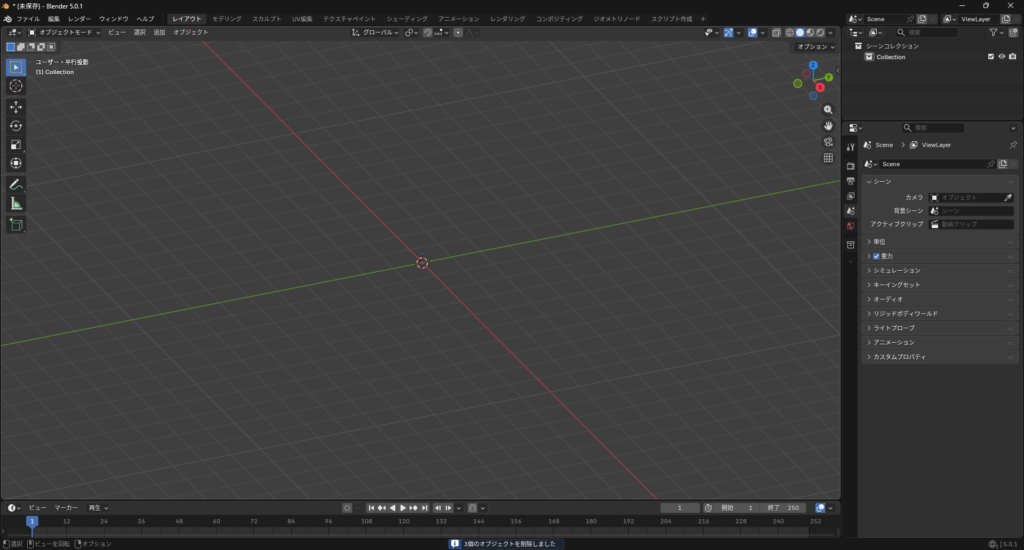

①「A」→「Delete」を入力し、初期画面に設置されているCamera、Cube、Lightを削除します。その後、「テンキー５」を押して、平行投影に変更します。

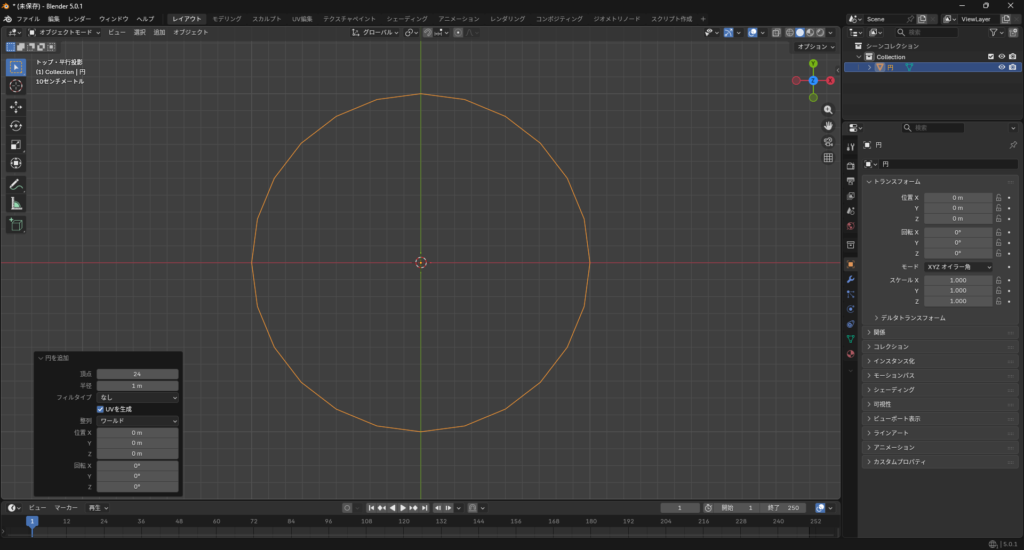

②「テンキー７」を押して上からの視点に変更します。その後、「Shift＋A」→「メッシュ」→「円」を選択して、頂点数を「24」にします。

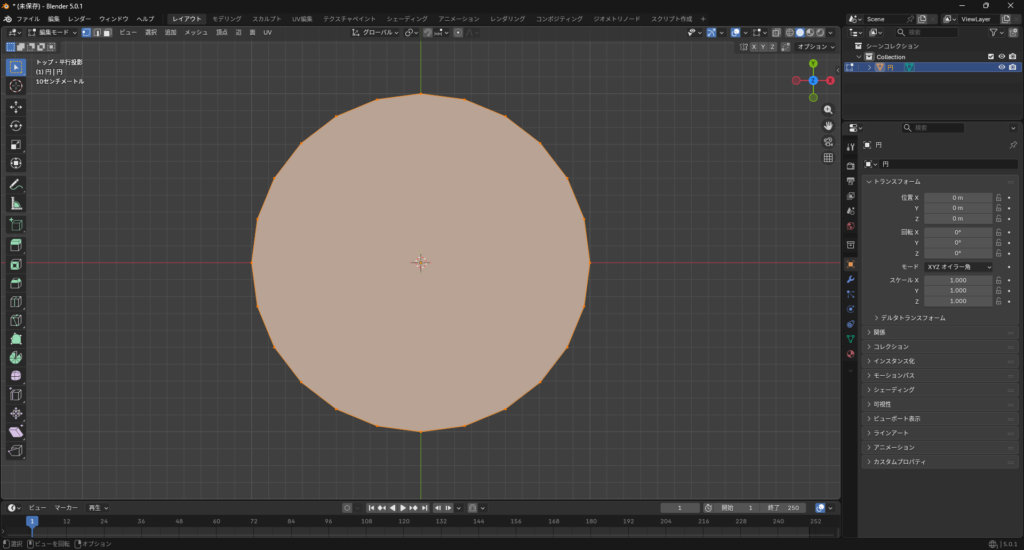

③円を選択して「Tabキー」を押して編集モードに移行。「A」→「F」で面を張ります。
③「A」で頂点を全選択した後、「I（アイ）」→「0.1」、「I（アイ）」→「0.4」、「I（アイ）」→「0.1」、「I（アイ）」→「0.1」、「I（アイ）」→「0.1」の順番に入力して、面を５回挿入します。
③上側の8点（図を参照）を「Shift＋クリック」で選択します。
④「右クリック」→「LoopTools」→「円」を選択して、頂点を円形に調整します。左側、右側、下側にも同様の操作を繰り返します。X軸とY軸を参考にすると、選択する頂点を見つけやすいです。
⑤「３」で面選択モードに移行し、先ほど調整した４つの円の内部を選択し、「Delete」→「面」を選択して穴をあけます。

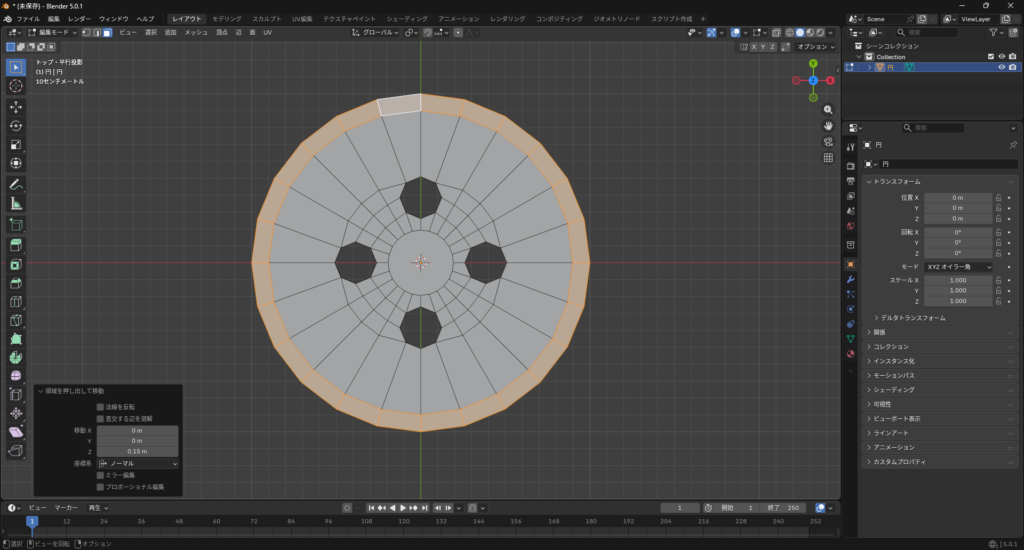

⑥外側の円を「Alt＋クリック」で選択して、「E」→「0.15」でZ軸に押し出します。

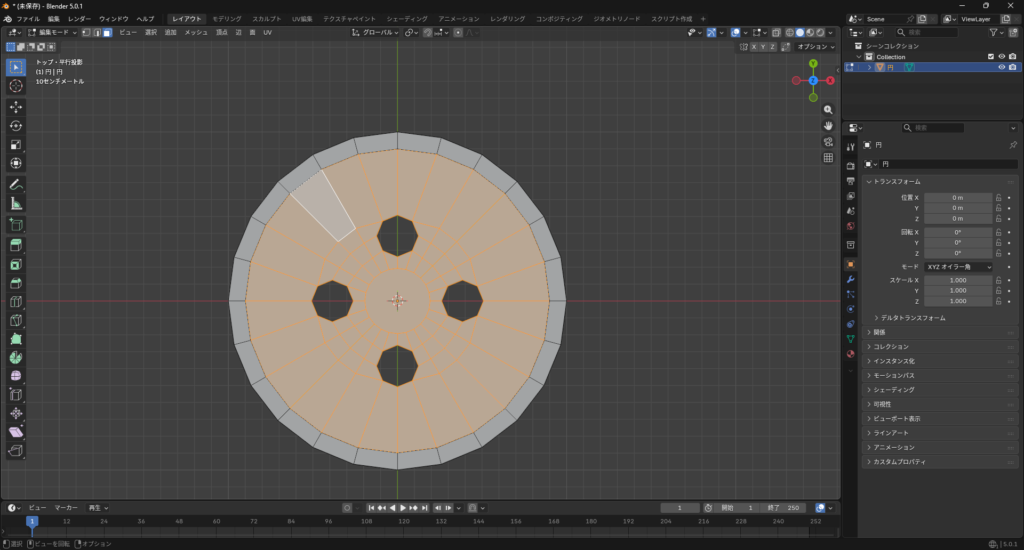

⑦内側の面をすべて選択して、「E」→「0.1」でZ軸に押し出します。
⑧「Tabキー」でオブジェクトモードに移行し、「テンキー１」で正面からの視点にします。その後、オブジェクトを選択して、「モディファイアープロパティ（右側の青いスパナマーク）」→「モディファイアーの追加」→「生成」→「ミラー」を選択します。この時ミラーの座標軸は「Zのみ」にしておきます。
仕上げ

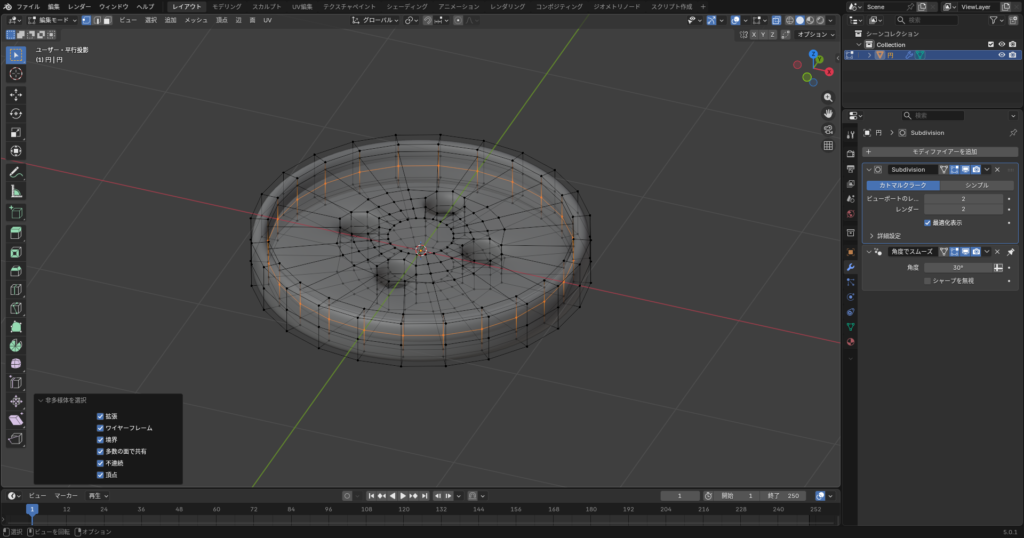

①ミラーモディファイアを適用後、「Tabキー」で編集モードに変更し、「１」で頂点選択モードにします。その後、左上のタブの「選択」→「特徴で全選択」→「非多様体」を選択します。
※下画像はわかりやすいように「Alt＋Z」で透過しています。
②「Deleteキー」で先ほど選択した頂点を削除します。
③段差の部分が空洞になったので、これを直していきます。「Alt＋Shift＋クリック」で、下図のように頂点を選択します。

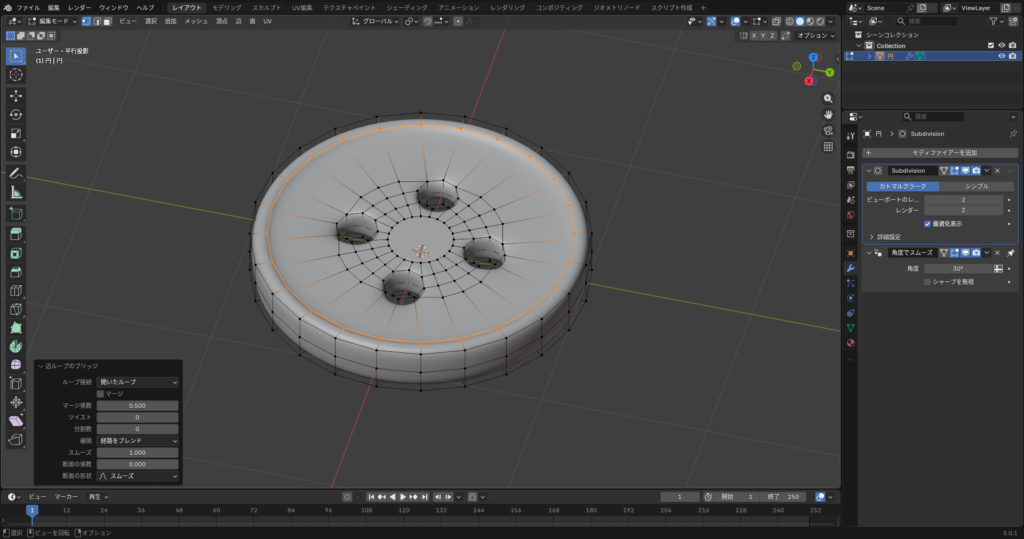

④頂点が選択された状態で、「Ctrl＋E」→「辺ループのブリッジ」を選択し、間の空洞を埋めます。

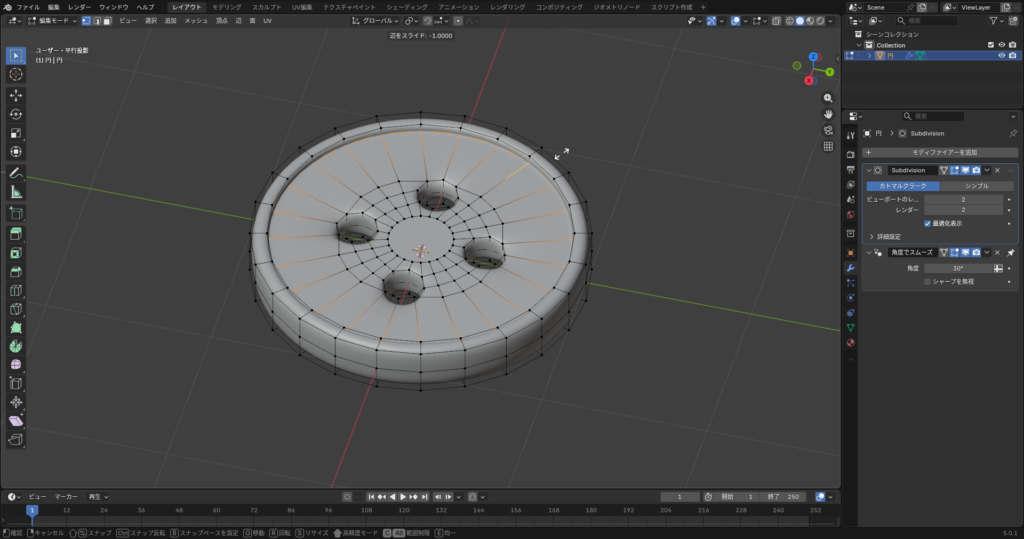

⑤段差をくっきりとさせるため、下図のように「Ctrl＋R」でループカットを入れて、縁側ぎりぎりまで寄せます。
⑥裏側にも③～⑤を行います。

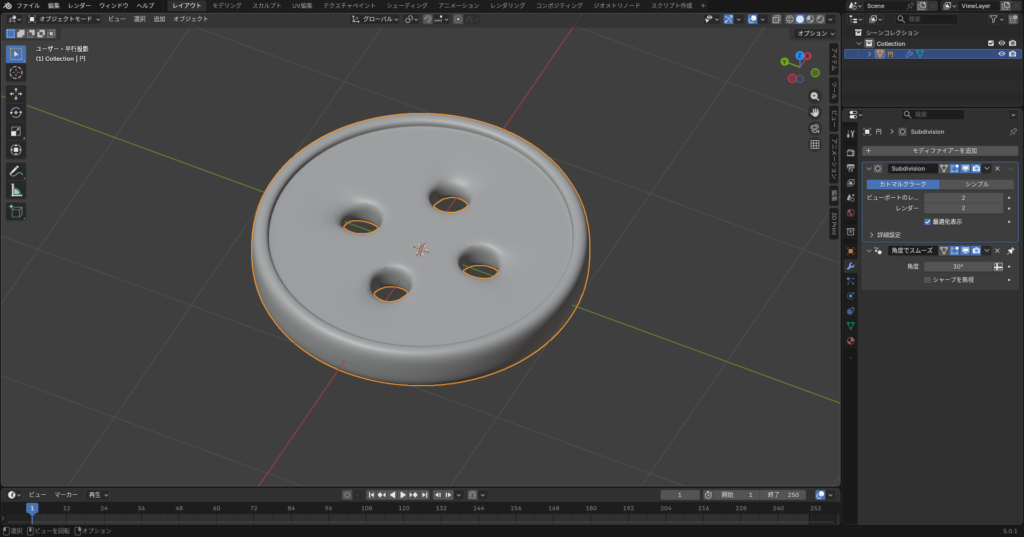

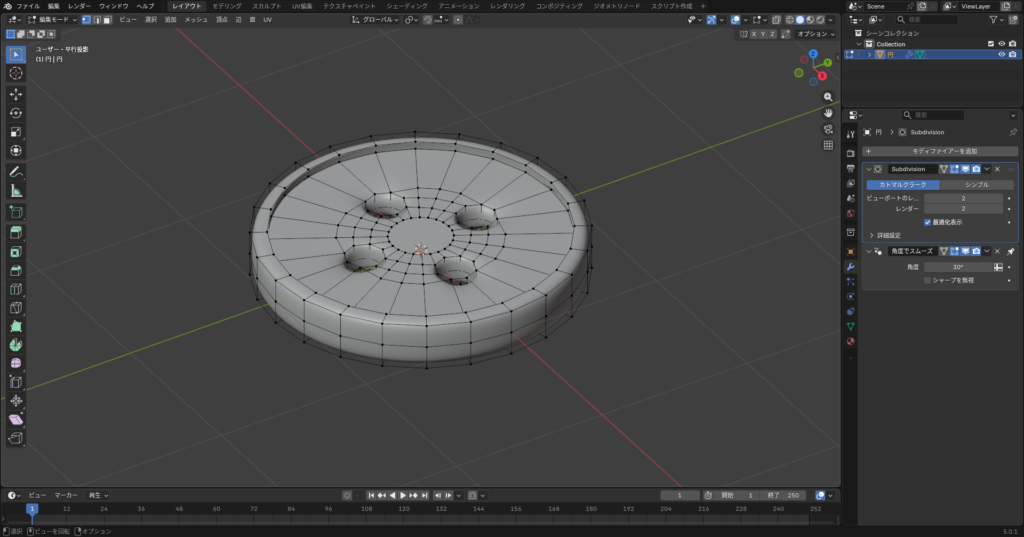

⑦「Tabキー」でオブジェクトモードに移動し、オブジェクトを選択して、「Ctrl＋２」でサブディビジョンサーフェスをかけます。その後、「右クリック」→「自動でスムーズシェード」を選択します。
まとめ
ボタンのモデリングはうまくできたでしょうか。
今回のボタンモデリングでのポイントとしては、LoopToolsを使ってきれいな円に頂点を調整したというところでしょう。
LoopToolsでよく紹介されるのは「リラックス」機能だと思うのですが、今回の「円」しかり、触ってみると便利な機能がたくさんあります。頂点を円に並べるのはかなり大変ですからね。
02-03の工程は、非多様体オブジェクトを解消するために実行しました。非多様体オブジェクトを放置しておくと、様々な場面で不具合を起こしてしまいます。3Dプリンターなどで印刷したいときは特に注意が必要です。
よくわからなければ、「ふーーん」くらいで聞き流しても大丈夫です。
ここまでお付き合い頂きありがとうございました。
今後も定期的に３分モデリングシリーズを投稿していきたいと思いますので、よろしければフォローをお願いします。
